照明系统电气安全检测实务：从灯具绝缘到应急照明全链路排查

做了十四年电气检测，有一个现象一直让我很感慨：很多企业负责人对配电箱、配电柜的检测非常重视，但对头顶上那几排灯管、墙角那几个应急灯却很少关注。实际上，照明系统覆盖面积最大、运行时间最长，是电气系统中与人员安全最直接相关的部分——灯具漏电可能伤人，应急照明失效可能酿成大祸。

广东民安电气消防安全检测有限公司（以下简称"民安检测"）在深圳、广州、东莞等地服务了数百家企业，我们发现照明系统的隐患往往藏在"不起眼"的地方：一盏灯不亮大家会修，但一盏灯的接地线松了、绝缘老化了，很少人会注意到——直到出了事故。本文就把照明系统电气检测的所有要点，从灯具绝缘到应急照明，一次讲清楚。

一、照明系统检测的核心法规依据

照明系统检测不是凭感觉来的，背后有严格的国家标准支撑：

• GB 50303-2015《建筑电气工程施工质量验收规范》——对照明配电箱、灯具安装、线路敷设提出系统要求。
• GB 50034-2013《建筑照明设计标准》——规定了不同场所的照度标准值、统一眩光值和显色指数要求。
• GB 51309-2018《消防应急照明和疏散指示系统技术标准》——这是应急照明的"基本法"，从灯具选型到系统布线都有硬性规定。
• GB 50054-2011《低压配电设计规范》——对照明回路的过载保护、剩余电流保护提出要求。
• GB 17945-2010《消防应急照明和疏散指示系统》——对应急照明产品的性能指标做出规定。

尤其是GB 51309，2019年实施后对照明检测行业影响很大。新标准要求集中控制型应急照明系统必须具备通信总线巡检功能，每盏灯具的状态都要能实时监控。

二、照明线路绝缘电阻检测

照明线路绝缘电阻是基础中的基础。我们2022年在深圳龙华一家电子厂做年度检测时，用500V兆欧表测试照明回路，发现3条回路绝缘电阻值分别只有0.08MΩ、0.12MΩ和0.15MΩ，远低于标准要求的不低于0.5MΩ。进一步排查发现，这3条回路都是金属线槽敷设，长期受车间湿气影响，导线绝缘层已严重老化。

绝缘电阻检测的实操要点：

• 仪表选择：220/380V照明回路使用500V兆欧表。电压太高可能损伤绝缘，太低测不出真实状态。
• 测试条件：测试前必须断开回路电源，拆除灯具（电子镇流器、LED驱动会干扰读数），在配电箱出线端测试。
• 判断标准：新装线路不低于1MΩ，运行中线路不低于0.5MΩ。低于0.22MΩ的必须排查并整改。
• 分段排查法：如果整条回路绝缘电阻偏低，从中间接线盒拆开分段测试，聚焦薄弱环节。
• 环境因素：潮湿天气测出的值会偏低。如果连续阴雨天测出0.4MΩ但晴天恢复到0.8MΩ，说明线路在潮湿环境中绝缘性能下降，需要做防潮处理。

三、灯具外壳接地连续性检测

灯具接地是防止触电的最后一道防线。I类灯具（有接地端子）的外露可导电部分必须可靠接地——这是强条，不是建议。但检测中发现，"接地线接了但不通"的情况比比皆是，原因可能是接线松动、锈蚀，甚至有人装修时把接地线剪了。

接地检测我们一般分两步：

• 目视检查：打开灯具接线盒，确认PE线（黄绿双色）是否接入接地端子，有无松动、断股、虚接。特别注意——有些施工队为省事把PE线绕在安装螺丝上，这不是有效接地。
• 仪器测量：用接地电阻测试仪测量灯具外壳到配电箱PE母排之间的导通电阻，一般要求不超过1Ω。如果超过2Ω，说明接地路径有高阻抗点，需要逐一排查接线端子。

我们在广州一家物流仓库检测时，发现库房顶部30多盏金卤灯中有8盏的接地线已完全断裂——灯具安装高度超过8米，平时没人检查，断裂的PE线就悬在半空。如果其中一盏灯具发生相线碰壳故障而接地又不通，灯壳就会带电220V，下面操作叉车的工人一旦触碰，后果不堪设想。

四、照明回路负载与电流检测

照明回路过载是一个被严重低估的风险。很多单位增加灯具时不评估回路容量，一直接到跳闸为止。按GB 50054要求，单相照明回路断路器额定电流一般不超过16A，分支回路连接的灯具数量：一般照明不宜超过25个，大功率灯具应单独回路供电。

回路负载检测要点：

• 实际电流测量：所有灯具全开状态下，用钳形电流表在配电箱出线端测量每相电流。持续负载电流不应超过断路器额定电流的80%（长期运行留有余量）。
• 三相平衡：三相四线制的照明配电，各相负载偏差不宜超过15%。我们在东莞一家制衣厂发现A相负载是B相的2.3倍——中线电流大增，中性线发热严重。
• LED灯谐波：LED灯具的开关电源会产生谐波电流。大量使用LED的场所，N线电流可能超过相线电流，需用真有效值（True RMS）钳表。

五、应急照明系统转换时间与持续供电检测

应急照明是火灾等紧急情况下的"生命之光"。根据GB 51309，应急照明包括疏散照明、安全照明和备用照明三种，检测要求和判定标准各有不同。

我们总结了一套不复杂的应急照明检测方法：

• 转换时间测试：切断正常照明电源，用秒表记录应急照明灯具点亮时间。疏散照明要求在5秒以内自动切换，高危险场所（手术室、化工车间）的安全照明要求不超过0.25秒。市面上大部分LED应急灯具响应都很快，但老式荧光灯应急装置可能超过5秒，需重点排查。
• 持续供电时间：切断主电源后，应急照明需持续工作不少于90分钟（消防应急灯具）或30分钟（非消防应急灯具）。这测试时间比较长，我们一般用电池放电测试仪模拟测试，缩短到15-20分钟。
• 蓄电池状态：蓄电池是应急照明的核心部件，寿命一般3-5年。用蓄电池内阻测试仪检查内阻是否超标。我们在惠州一家商场发现300多盏应急灯中有40%的蓄电池已失效——一次都没用过，到用的时候就没有了。

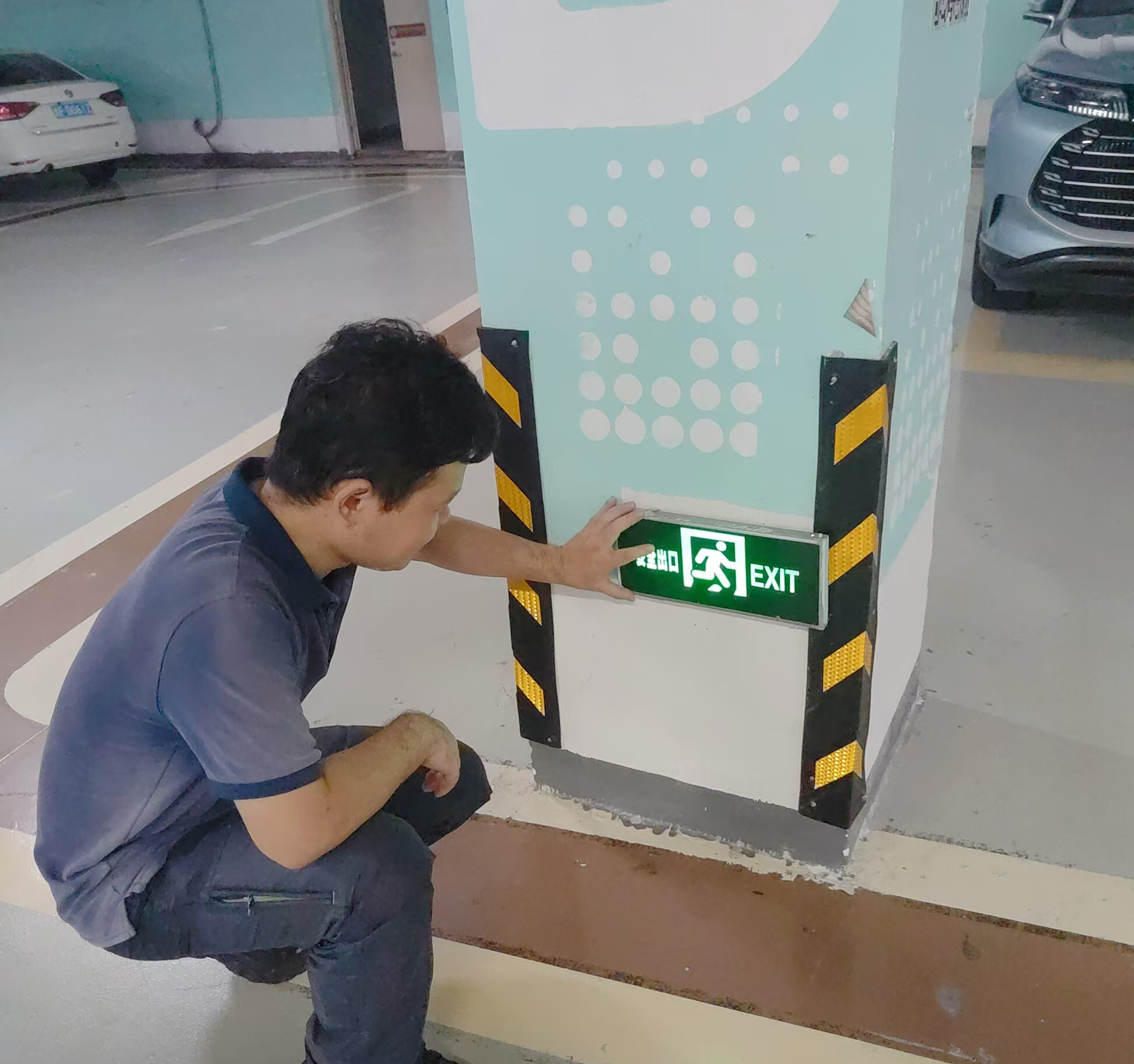

六、疏散指示标志照度与可见性检测

根据GB 51309，疏散指示标志在地面的最低水平照度不应低于1.0lx，楼梯间不低于5.0lx。如果烟雾弥漫时看不清疏散标志，应急照明就成了摆设。

照度检测的关键实操：

• 测量位置：疏散走道中心线上距地面0.1m处。楼梯间在踏面中心。
• 测量条件：切断正常照明，仅靠应急照明，用经校准的照度计逐段测量。
• 楼梯间：由于是垂直疏散通道，GB 51309要求楼梯间应急照明地面照度不低于5.0lx——比平层高出5倍，检测时不能拿平层的标准来套。
• 视觉连续性：疏散指示标志之间不应有"照度盲区"。相邻标志间距一般不超过20m（拐弯处不超过10m），确保人员在烟雾中能一直看到下一个标志。

七、常见照明系统隐患整改建议

结合14年一线检测数据，我们整理了照明系统最常见的隐患类型：

八、专业照明检测流程

民安检测作为持有CMA资质的电气检测公司，执行标准化的照明系统电气检测流程：

1. 图纸复核：对照电气平面图，核对照明回路编号、灯具数量和功率是否与图纸一致。
2. 目视检查：检查灯具安装是否牢固、灯罩有无破损、接线盒是否密闭、PE线是否连接到位。
3. 仪器检测：兆欧表测绝缘电阻、钳形表测负载电流、接地电阻仪测接地连续性、照度计测应急照明照度。
4. 功能测试：切断主电源验证应急照明切换时间和持续供电时间，确保符合标准。
5. 数据记录：每项检测数据填入标准化表格，标注异常点和风险等级。
6. 报告出具：汇总分析，给出隐患等级和整改建议，提交正式检测报告。

从一盏灯到整个系统，照明系统电气检测不是走个形式。绝缘老化、接地缺失、应急失效——这些问题平时可能不显山露水，一旦出事就是人员伤亡的安全事故。如果您单位需要专业的照明系统电气安全检测，欢迎联系民安检测——14年一线经验，CMA资质认证，为您的照明安全保驾护航。
