电力电缆线路安全检测实务：从桥架敷设到终端连接的全链路隐患排查

干检测这行久了，有一个现象特别值得重视：很多企业管理者对配电箱、配电柜的检测非常上心，但对连接这些设备的电缆线路却容易忽视。说句实在话，电缆线路才是整个电气系统中覆盖范围最广、隐患点最多的环节——从室外架空线到室内桥架，从竖井穿层到终端接线，每一个节点都可能是事故的起点。

应急管理部的数据显示，电气线路故障引发的火灾占电气火灾总数的60%以上。广东民安电气消防安全检测有限公司（以下简称"民安检测"）14年深耕电气检测领域，每年服务5000+客户，我们发现电缆线路的隐患常常藏在"看不见"的地方——桥架深处的电缆堆叠、竖井里的防火封堵失效、架空线路的安全距离不足。本文就把这些检测要点一次讲透。

一、电缆线路检测的核心法规依据

电缆线路检测不是拍脑袋的事，背后有严格的国标支撑。我们日常检测主要依据以下规范：

• GB 50168-2018《电气装置安装工程电缆线路施工及验收规范》——这是电缆线路的"基本法"，从敷设方式到终端制作都有明确要求。
• GB 50303-2015《建筑电气工程施工质量验收规范》——规定了桥架安装、电缆敷设的质量验收标准。
• GB 50054-2011《低压配电设计规范》——对电缆载流量、过载保护和短路保护提出要求。
• GB 50016-2014《建筑设计防火规范》——对电缆井道防火封堵、穿越防火墙的防火措施提出强制性要求。

做检测必须吃透这些规范。比如GB 50168明确要求：电缆终端和接头处的金属护层必须接地良好，金属桥架全长应有不少于2处与接地干线可靠连接。这些不是可有可无的建议，是硬性条款。

二、电缆桥架敷设检测要点

桥架是电缆的主要"通道"，桥架出问题，整条线路都跟着遭殃。我们在东莞一家电子厂检测时，就发现桥架支架多处锈蚀脱落，整段桥架靠电缆自身拉力悬吊在半空——这种情况如果遇到外力冲击，后果不堪设想。

桥架检测我们一般从以下几个方面入手：

• 支架稳固性：检查桥架支架间距是否符合设计要求（水平敷设一般不超过2m，垂直不超过1.5m），支架是否有锈蚀、变形、松动。用扳手逐一抽查螺栓扭矩。
• 接地跨接线：金属桥架的每段连接处必须用铜编织带或软铜线做跨接，且全长至少2处与接地干线连接。我们常用接地电阻测试仪验证跨接的连续性。
• 电缆填充率：桥架内电缆截面积总和不应超过桥架截面积的40%（电力电缆）或50%（控制电缆）。过载堆叠会导致散热不良，加速绝缘老化。
• 防火封堵：桥架穿越防火墙、楼板处必须用防火堵料严密封堵。这是消防验收的重点，也是日常巡检容易忽略的"盲区"。
• 桥架腐蚀：在化工厂、电镀车间等腐蚀性环境中，桥架容易发生化学腐蚀，需定期检查镀锌层完整性，必要时更换为不锈钢或玻璃钢桥架。

三、架空线路安全距离与状态检测

架空线路看起来"皮实"，实际上受环境影响最大。广东台风多发，架空线路的检测不能走过场。

我们在惠州一家工业园做年度检测时，用激光测距仪发现一段10kV架空线与厂房屋檐的净距只有1.2米，远低于GB 50061规定的2.5米安全距离。企业负责人自己都吓了一跳——这条线已经运行七八年了，从来没量过距离。我们当场出具了隐患整改通知，建议加装绝缘护套并调整线路走向。

架空线路检测的关键指标：

• 安全距离：导线与建筑物、树木、地面之间的最小距离。10kV线路对地距离一般不小于6.5m（居民区）。
• 线路弧垂：高温季节线路弧垂增大，可能与下方物体距离不足。需在不同季节、不同负载条件下重复测量。
• 绝缘子状态：检查瓷瓶有无裂纹、闪络痕迹、污秽堆积。沿海地区盐雾腐蚀尤其严重。
• 导线外观：有无断股、锈蚀、烧灼痕迹。钢芯铝绞线的铝股断裂后钢芯外露会加速腐蚀。
• 杆塔基础：塔基有无沉降、倾斜，拉线是否松弛。台风过后必须重点排查。

四、电缆终端连接与接头检测

说个行内的实话——电缆故障80%发生在终端和接头处。因为终端是电缆从"绝缘保护"走向"裸接"的过渡点，电场分布不均匀，加上施工质量参差不齐，故障率居高不下。

终端检测我们有一套标准化流程：

• 外观检查：电缆头有无龟裂、鼓包、渗油、变色。这些是绝缘老化的直观信号。
• 温升监测：用红外热成像仪扫描每个终端连接处，如果某相温度明显高于其他两相（温差≥5℃），就要警惕接触不良或过载。我们在深圳一家数据中心就靠这个方法提前发现了一处铜铝过渡端子氧化发热，避免了可能的停电事故。
• 螺栓紧固：用扭矩扳手按标准扭矩复紧接线螺栓。铜排连接一般为40-50N·m，铝排要适当降低。
• 绝缘电阻测试：用2500V兆欧表（10kV电缆）或500V兆欧表（低压电缆）测量相间及相对地绝缘电阻。运行中的低压电缆绝缘电阻不应低于0.5MΩ。

五、电缆线路红外热成像温度监测

红外热成像是电缆线路检测中"含金量"最高的手段之一。它不需要停电，不需要接触，一扫就知道哪里温度异常。我们每台红外热像仪都是定期校准的，确保±1℃以内的精度。

电缆线路红外检测的重点部位：

• 电缆接头和终端：这是发热最集中的位置。
• 桥架弯折处：电缆弯曲半径不足时，该处导体受力集中，容易局部发热。
• 电缆密集区域：多根电缆紧密排列时散热差，中心区域温度可能比边缘高出10℃以上。
• 穿墙穿管位置：电缆穿过金属管或墙体时，涡流效应可能导致管体发热。

判断标准：电缆本体测温一般参照其额定运行温度。PVC绝缘电缆不超过70℃，XLPE交联聚乙烯电缆不超过90℃。接头处温度不应超过本体温度10℃。

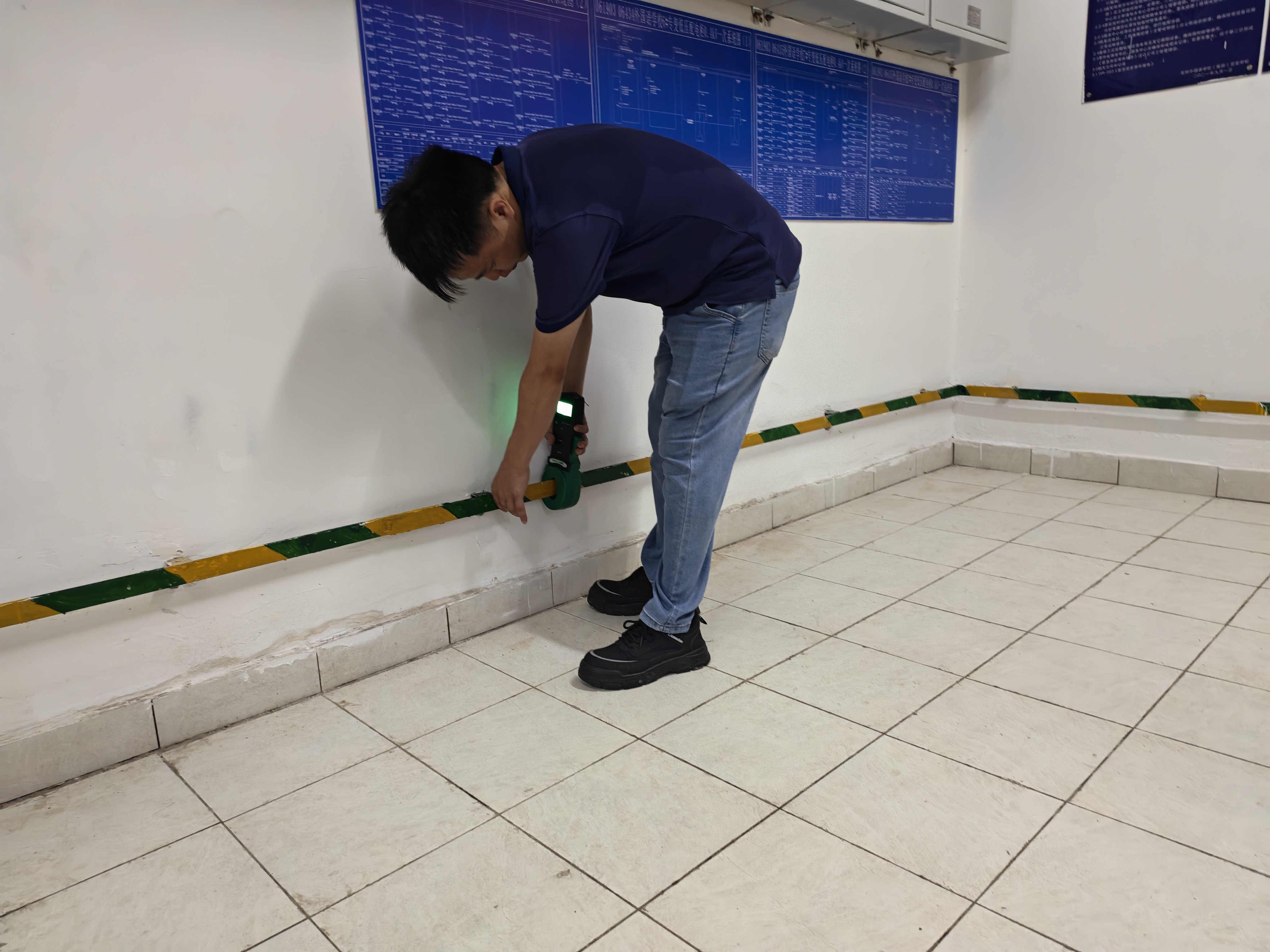

六、竖井电缆与低压配电房线路检测

高层建筑的电缆竖井是"垂直的生命线"，但由于位置隐蔽，平时很少有人去检查。我们在广州一栋写字楼的年度检测中，发现强电井内电缆防火封堵大面积脱落，楼板穿层处直接镂空——一旦发生火灾，这就是天然的"烟囱效应"通道。

竖井和配电房电缆检测要点：

• 防火封堵：每层楼板穿层处必须用防火堵料密封，封堵厚度不小于楼板厚度。这是强制性规范要求。
• 电缆标识：每根电缆应有清晰的回路编号和走向标识。没有标识的配电房等于没有地图的迷宫，出了故障根本找不到回路。
• 电缆排列：不同电压等级的电缆应分层敷设，高压在上、低压在下。控制电缆与电力电缆应分开。
• 环境检查：竖井内不应堆放杂物，不应有漏水、渗水。我们在东莞一家电子厂就发现竖井底部积水20cm深，电缆长期泡在水里，绝缘层已出现老化开裂。

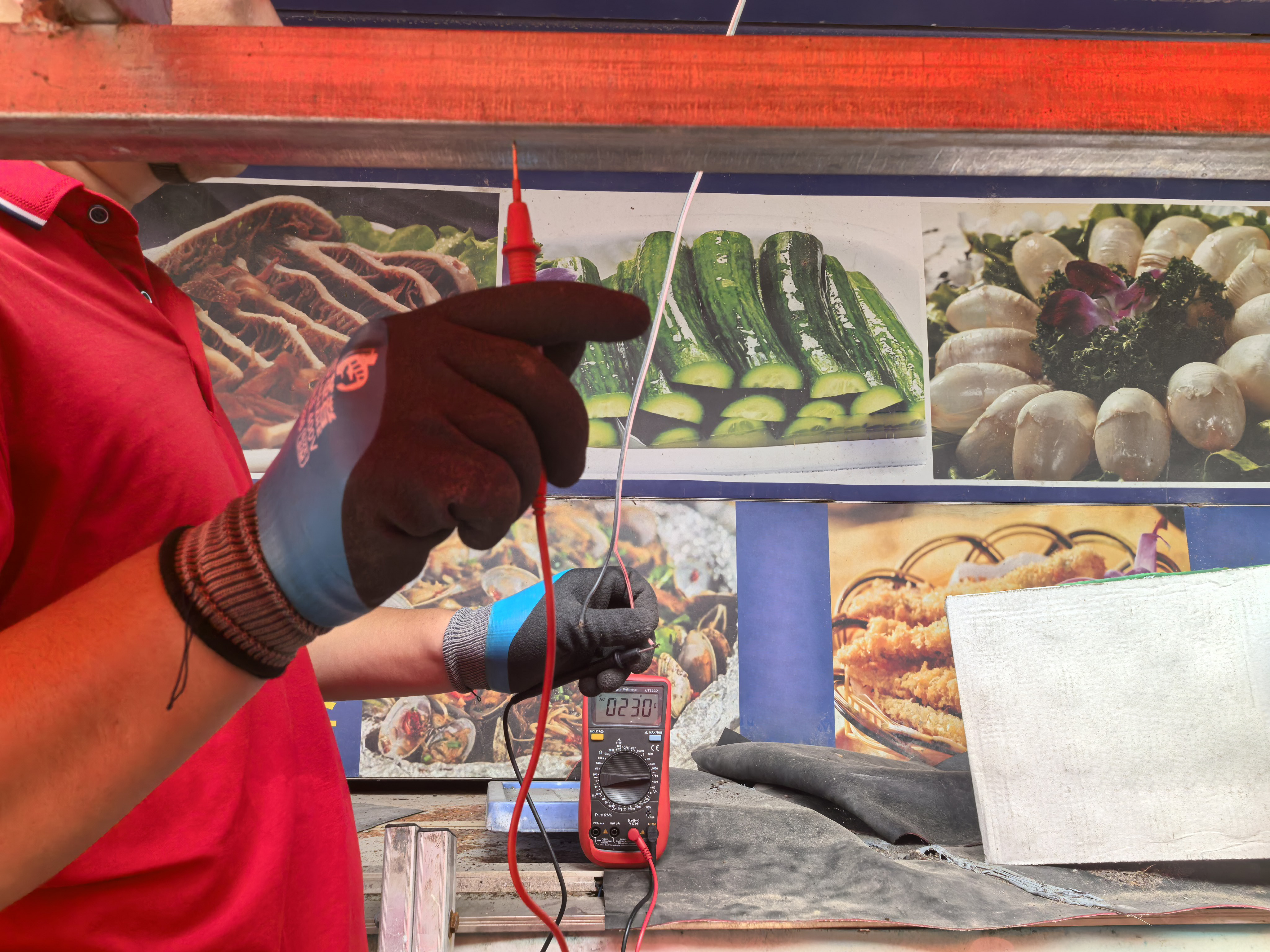

七、常见电缆线路隐患整改建议

综合多年检测经验，我们总结了企业电缆线路最常见的几类隐患及整改方向：

八、专业检测流程

民安检测作为持有CMA资质的电气检测公司，执行标准化的电缆线路检测流程：

1. 资料查阅：获取电气系统图、电缆清册、历史检测报告，了解线路走向和设备参数。
2. 现场勘查：沿线逐一检查桥架、竖井、架空线路状态，拍照记录异常点。
3. 仪器检测：使用红外热像仪、钳形电流表、绝缘电阻测试仪、接地电阻测试仪等逐一检测。
4. 数据记录：每项检测数据填入标准化表格，包括环境温度、负载率、温升值、绝缘值等。
5. 报告出具：汇总检测数据，标注隐患点位和风险等级，给出整改建议和完成时限。
6. 复检验收：整改完成后进行复检，确认隐患已消除。

从电缆桥架到架空线路，从终端连接到竖井封堵，电缆线路检测是一个系统工程，不能头痛医头、脚痛医脚。只有建立起全链路的隐患排查意识，才能真正守住电气安全这条底线。如果您单位需要专业的电缆线路安全检测服务，欢迎联系民安检测——14年一线经验，CMA资质认证，为您的用电安全保驾护航。
